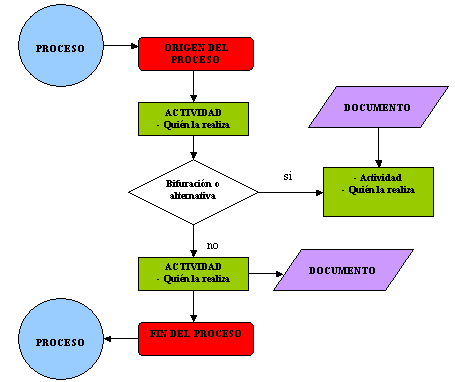

Definición
Es la representación gráfica de flujo de un
algoritmo o de secuencia rutinarias. Se basan en la
utilización de diversos símbolos para representar
operaciones específicas. Se les llama diagramas de flujo
porque los símbolos utilizados se conectan por medio de
flechas para indicar la secuencia de la operación.
 |

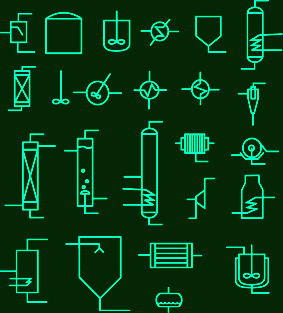

Simbolos Utilizados
Los símbolos que se utilizan para diseño se someten a
una normalización, es decir, se hicieron símbolos casi
universales, ya que, en un principio cada usuario podría
tener sus propios símbolos para representar sus procesos
en forma de Diagrama de flujo. Esto trajo como
consecuencia que sólo aquel que conocía sus símbolos,
los podía interpretar. La simbología utilizada para la
elaboración de diagramas de flujo es variable y debe
ajustarse a las normas preestablecidas universalmente
para dichos simbolos o datos.
|
